Turbocharger, Penyelamat Otomotif Roda 2 ? (Part 2)



Yamaha Vixion Turbocharger



Di artikel Turbocharger Part 1 sebelumnya, Kita sudah membahas komplit tentang prinsip kerja, serta kekurangan yang masuk kategori mendasar… Dan seperti janji yang telah disebutkan sebelumnya, Yuk kita masuk ke pembahasan yang lebih detail lagi soal Turbocharger. . . Kali ini tentang upaya dan trik yang dilakukan para pelaku Industri untuk mengurangi kelemahan & dampak negatif yang diakibatkan oleh penggunaan Turbo di kancah otomotif. . . Yuk, Langsung aja kita bahas bareng-bareng… Cekidots !



Minimalisir Turbo Lag





Turbo Lag



Salah satu kelemahan dari penggunaan Turbocharger, Adalah terjadinya Turbo Lag… Jeda antara puntiran gas dan putaran turbin sekunder ini seakan “melegenda” bila ada sebuah pembahasan tentang turbo di masa lampau. . . Tapi itu kan dulu, Di masa sekarang sudah banyak koq cara untuk meminimalisir atau bahkan menghilangkan efek turbo lag tersebut… Beberapa diantaranya adalah sebagai berikut. . .



Twin Charger





Turbo vs Supercharger



Sudah sedikit disinggung di part 1 silam, Simpelnya metode ini adalah mengawinkan Turbo & Supercharger sekaligus… Dimana Supercharger berfungsi sebagai penghilang Turbo Lag, hingga akhirnya Prinsip kerja Turbo bisa bekerja tanpa poin minus. . . Di industri Roda 4, Sudah banyak yang mengaplikasikan trik ini… Hasilnya memang bisa dibilang sukses !

Akan tetapi, Baik Turbocharger ataupun Supercharger jelas membutuhkan biaya yang tak sedikit… Salah satunya aja bisa bikin kantong jebol, Gimana jadinya kalau ada 2 sekaligus ? Selain itu, Penggunaan Twin Charger ini juga membutuhkan space lebih di area permesinan…. Bisa dan mungkin aja sih kalau di Roda 4, Tapi kalau bicara soal Roda 2 yang dimensinya jauh lebih mungil, Sepertinya metode yang satu ini jadi nggak relevan lagi. . .



Twin Turbo

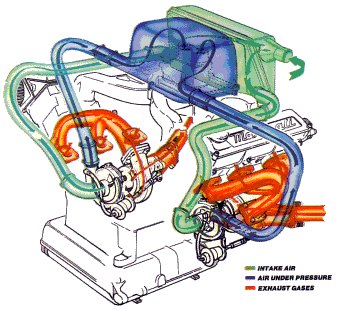

Twin Turbo



Gimana caranya membuat Turbo jadi minim Lag, Namun tanpa harus memakai supercharger yang kerap disebut “membebani” mesin ? Gampang, Karena di era modern ini ada terobosan anyar dengan penggunaan Twin Turbocharged alias 2 Turbo sekaligus ! Loh, 1 turbo aja udah bikin Turbo Lag, Gimana kalau ada 2 kang Eno ? Eits, Jangan salah paham dulu. . .



Dalam kinerja Twin Turbo disini, Terdapat 2 turbo yang punya fungsi berbeda. . . Biasanya salah satunya merupakan turbo mungil yang Turbin Sekunder nya mampu berputar sejak RPM rendah yang membantu menghilangkan efek Lag… Sementara yang satunya lagi adalah turbo standar yang memberi ledakan power di RPM tinggi ! Prinsip kerjanya mirip-mirip Twin Charger lah, Tapi yang satu ini tentunya lebih meringankan kerja mesin lho ya. . .





Twin Turbo parallel vs sequential
Twin Turbo Parallel (Atas) vs Sequential (Bawah)



Twin Turbo umumnya dipasang secara Parallel atau Seri (Sequential)… Dimana pada sistem kerja parallel, Kedua turbonya bekerja secara masing-masing… Sementara di seri atau sequential, Kedua turbo (kecil & besar) dipasang secara berurutan, Lihat gambar diatas untuk detailnya. . .

Bukannya EA’s Blog nggak mau menjelaskannya lebih detail nih, Tapi saya rasa nggak ada relevansinya kalau kita hubungkan dengan sepeda motor… Soalnya seperti halnya Twin Charger barusan, Yang satu ini juga membutuhkan Cost & Space mesin yang sangat besar. . . Malahan, Ada lagi Tri Turbo yang menggunakan 3 turbo sekaligus ! Nah, Makin mumet deh euy #duitnya. . .







Variable Turbo





Variable Turbo



Selain Twin Charged & Twin Turbo, Masih banyak cara lain yang ditempuh masing-masing produsen untuk meminimalisir efek Turbo Lag, dan tentunya lebih minim cost… Yang paling terkenal, Mungkin adalah Variable Turbo yang juga akrab disapa VTG (Variable-Turbine Geometry), VGT (Variable-Geometry Turbo), VNT (Variable-Nozzle Turbine), VVT (Variable-Vane Turbine) dan seabrek sebutan lainnya – Intinya nggak jauh beda koq. . . Yang satu ini sistem kerjanya persis serupa turbocharger biasa, Ubahannya hanya di bagian Turbine Sekunder aja tuh Brosist… Yang pastinya demi reduksi turbo lag. . .

Masih ingat sistem kerja dan part demi part Turbo di artikel sebelumnya kan ? Great ! Yuk kita bahas ke detail yang lebih rinci. . .





Perbedaan Fixed vs Variable Turbo
Perbedaan Fixed vs Variable Turbo



Nah disinilah perbedaannya… Di Variable Turbo terdapat semacam bilah baling-baling tambahan yang bisa membuka dan menguncup (lihat gambar diatas)… Baling-baling ini bakal “menguncup” saat kondisi RPM rendah, Dan bakal membuka seiring meningkatnya RPM & Tekanan gas yang masuk. . . Kenapa dibuat demikian ?

Yup, Saat mesin berada di RPM rendah dan tekanan gas buang belum mampu memutar turbin secara sempurna… Baling-baling tersebut bakal “menguncup“. . . Nah, Dengan kondisi baling-baling tersebut, Ternyata bisa membantu memutar turbin lebih cepat lho ! Padahal cuma dengan “efek ringan” saja. . .

Apa rahasianya Kang Eno ? Gampang koq, Coba Brosist ingat-ingat kalau lagi meniup makanan yang panas… Apakah niupnya dengan kondisi bibir terbuka lebar (Haaaahhh) ? Atau saat bibir hanya membuka secuil aja (Fuuhhhh) ? Yup, Pastinya dengan kondisi bibir membuka sedikit / menguncup kan ? Nah, Itu dia yang membuat tekanan udara kecil (Low RPM) bisa terpusat dan mampu meningkatkan tekanannya… Yang berarti, mampu memutar Turbin Sekunder di Rumah Keong !



Perhatikan gambar & Video yang EA’s Blog sertakan di bawah ini :

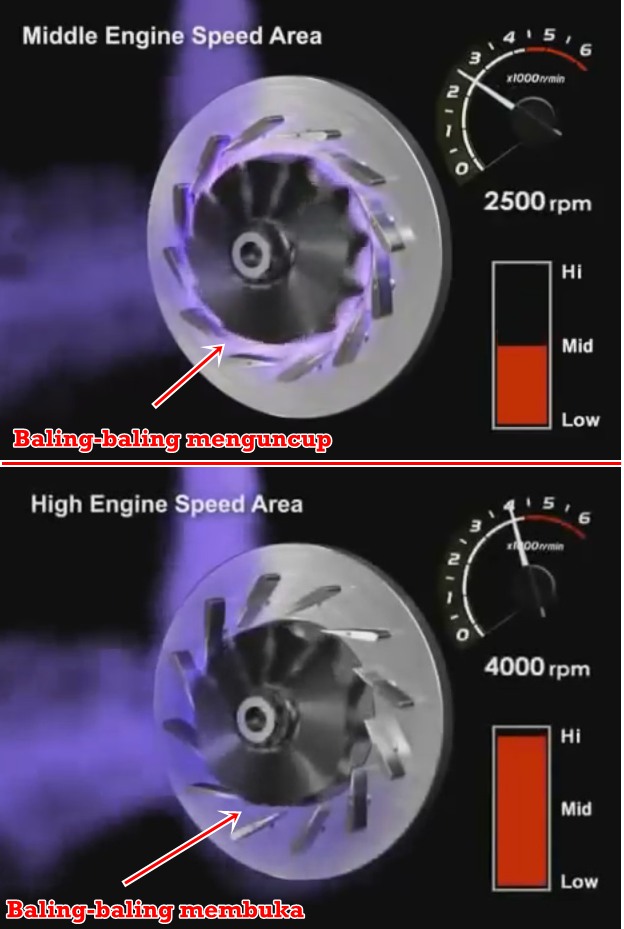

Variable Turbo
Perbedaan saat Low vs High RPM







Seiring dengan Kenaikan RPM (dan juga beban mesin, banyak variabelnya), Maka bilah baling-baling tersebut bakal makin membuka hingga akhirnya terbuka sempurna saat mencapai RPM Tinggi… Nah, Fungsi buka-tutup Bilah baling-baling ini dikendalikan oleh nozzle atau tuas otomatis dengan berbagai sensor elektronik, Yang tentunya sudah di-set sedemikian rupa oleh masing-masing produsen agar bekerja secara presisi. . .

Efeknya jelas, Mampu meminimalisir Turbo-Lag secara signifikan ! Tanpa membutuhkan biaya fantastis dan space mesin yang besar layaknya sebuah Twin Charger ataupun Twin Turbocharged…



Baca Selanjutnya > Turbocharger untuk Efisiensi & Emisi Gas Buang…
