Silinder Head, berperan sebagai jantung dalam setiap proses Pembakaran Motor bermesin 4-Tak… Disinilah letak dimana suplai Udara + BBM yang diinput oleh Karburator/Injeksi masuk ke dalam Ruang Pembakaran (Combustion Chamber) melalui Klep Intake, kemudian dibakar untuk menghasilkan Power, hingga sisa gas buang yang akhirnya dikeluarkan via Klep Exhaust. . . Persis seperti kerja Jantung di Tubuh Manusia kan ? Nah, Yang bakal EA’s Blog bahas kali ini masih seputar area Silinder Head tersebut nih Brosist… Yaitu tentang Honda Radial Four Valve Chamber, alias Honda RFVC yang pernah ngetop di era 80-an silam. . . Penasaran ? Yuk, Cekidots !
Honda Radial Four Valve Chamber (RFVC)… Makanan Apa itu Kang Eno ?? Haiyahh, Ini seputar teknis mesin koq Brosist. . . Yah, Berhubung kita sudah agak lama nggak bahas Rubrik Engine Holics, Kali ini yuk kita bahas Teknologi yang pernah tenar dipakai Honda pada era 80-90 an dulu ini. . . Yup, Kali ini kita akan membahas tentang model Silinder Head yang cukup nyentrik dan punya keunikan tersendiri, serta tentunya beda dibanding konfigurasi yang sering kita temui di Motor modern seperti sekarang ini. . .
Bagi Brosist yang sering “nongkrongin” artikel Historical Bike ala EA’s Blog, Pasti sudah pernah mendengar soal RFVC ini deh… Yup, Karena EA’s Blog pernah sedikit membahasnya di Artikel Honda CBX125F silam tuh. . . Honda Radial Four Valve adalah Teknologi Katup Radial ala Honda, Dimana jarak antar klep (valve) satu dengan yang lainnya renggang, dan sudut klepnya lebih besar tuh Brosist. . . Itulah yang membedakan Radial Valve dengan motor modern yang menggunakan konfigurasi Co-Axial Valve. . . Nah, Biar Brosist lebih gampang menyerap pemahamannya, Langsung aja deh EA’s Blog berikan contoh gambarnya :

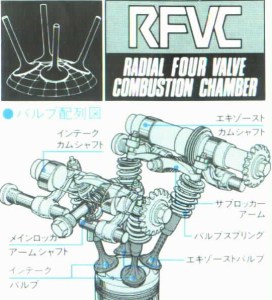

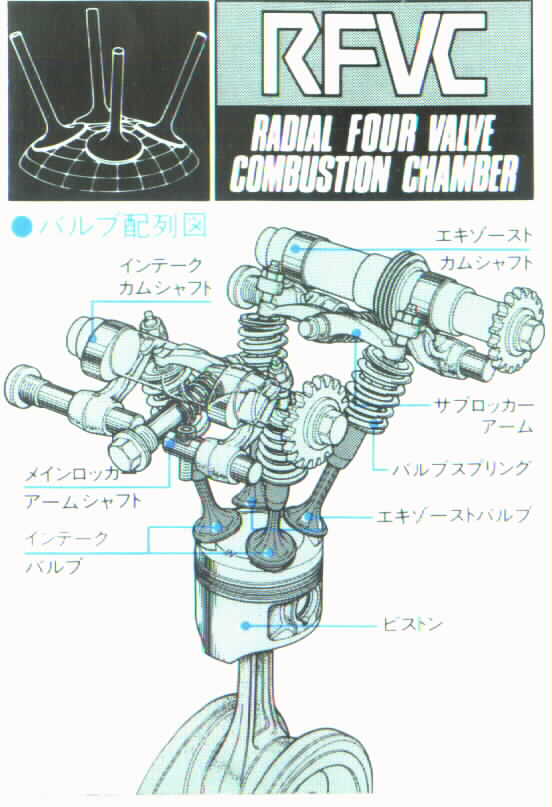

Honda XR600 Radial Four Valve Chamber (RFVC)

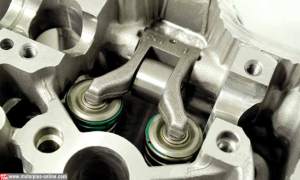

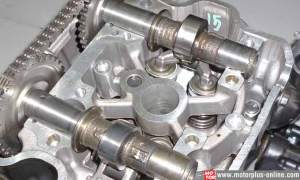

Honda CBR250R Konvensional
Nah seperti yang bisa Brosist lihat pada gambar diatas, Gambar pertama adalah milik Honda XR600 RFVC, dengan spek 591cc, Silinder Tunggal, SOHC 4 Radial Valve (RFVC)… Terlihat dari gambar diatas, Jarak antar klepnya begitu renggang. . . Bahkan bagi orang awam, Konfigurasi silinder head diatas malah bisa dikira motor 2 Silinder Inline SOHC 2-Valve lho ! Padahal aslinya cuma silinder jomblo aja tuh Brosist. . . Nah, yang gambar kedua adalah potongan Head milik Honda CBR250R tuh, Bisa terlihat dengan jelas kan perbedaan keduanya… Dimana Silinder head CBR menggunakan klep konvensional (C0-Axial), yang jaraknya rapat-rapat. . .
Lantas, Efek penggunaan RFVC bagi mesin secara keseluruhan Kang Eno ?
Yang pertama, Pastinya area kubah (dome) head silinder nantinya bakal berbentuk kubah hemispherical (Bentuknya persis kubah masjid) tuh Brosistt… Apa kegunaannya ? nanti ya kita bahas. . . Kedua, Lantaran jarak antar klep yang begitu renggang, Ini memungkinkan mesin RFVC bisa memakai Klep serta Piston yang berukuran besar… Sebagai catatan, Klep Honda CBX125F menggunakan 30-28 untuk in-ex nya tuh ! Ini tentu jauh lebih besar dibanding Sonic 125 yang hanya berbekal klep 28-24, dengan ukuran piston yang sama-sama 58mm ! Apalagi jumlah klepnya CBX RFVC ada 4, berbanding Sonic yang cuma punya 2 klep saja. . . Ketiga tentunya seperti alasan kedua tadi, Mesin RFVC ini memungkinkan mesin dijejali 2 penyuplai BBM (Karburator / Injektor), serta Knalpotnya bisa pakai 2 biji sekaligus dalam 1 silinder tuh. . .
Dual Carb + Dual Exhaust, Kelebihan RFVC !!
Apa manfaatnya ? Pertama, Lantaran mampu mengusung kubah hemisperical, plus ukuran klep yang gede-gede, Mesin RFVC memungkinkan untuk dibekali rasio kompresi yang jauh lebih tinggi ketimbang motor standar lainnya tuh Brosist… Contohnya juga bisa kita lihat di CBX125, yang mengusung kompresi 11 : 1. . . Selain itu, lantaran mampu mengusung ukuran klep yang begitu gede, plus multi karburator (yang berarti lebih banyak asupan udara + BBM), plus kompresi tinggi tadi, Honda melalui Brosur RFVC nya mengklaim Power yang dihasilkan mesin RFVC menjadi lebih besar. . .
Selain itu juga terbukti, Mesin Honda dengan teknologi RFVC mampu menyuplai Power yang besar, Tanpa mengorbankan Torsi secara signifikan. . . Dan yang pastinya, Punya karakter suara mesin yang unik & padat banget tuh Brosist ! Silahkan bisa dilihat di Akhir artikel tentang output suara CBX125F RFVC. . .
Lantas, Apa kekurangannya Honda RFVC Kang Eno ?
Ini Mesin 125cc Silinder Tunggal RFVC loh !!
Yang pasti dan bisa dilihat dengan mata telanjang adalah Ukuran Silinder Head Motor RFVC ini begitu besar !! Sebagai contoh saja, Honda CBX yang hanya bermesin 125cc punya ukuran Silinder Head yang jauh lebih besar ketimbang CBR250R yang notabene bermesin 250cc… Bahkan setara Ninja 250 (EX-250) yang punya mesin Inline-Twin !! Ebusyed…
Selanjutnya, Memperbesar ukuran klep, Meningkatkan Kompresi, dan Menambah jumlah penyuplai BBM tidak semata-mata menghasilkan Power yang jauh lebih besar… Motor Honda yang menggunakan teknologi ini memang punya karakter power yang linear, dan ngisi di setiap rentang RPM… Tapi powernya tak jauh berbeda dengan Motor konvensional kebanyakan, Apalagi konsumsi BBM yang luar biasa boros nya tuh Brosist (Ya iyalah, 2 Karbu gitu loh !). . . Meskipun sudah diakali Honda dengan memasang Katup (Valve) di aliran Karburator nya, Agar mampu mengalirkan campuran udara + bbm sesuai kebutuhan mesin… Tapi tetap saja tak mampu mengembalikan kejayaan Teknologi yang pernah bersinar di era 80-an ini. . . Hingga akhirnya, Secara perlahan teknologi ini pun ditinggalkan oleh Honda sendiri. . .
Radial Valve ini tak hanya pernah dipakai di Honda semata… Tapi juga pernah dipakai di Mesin Ferrari, Norton, MotoGuzzi, BMW, hingga MV Agusta, dan tentunya dengan ciri khas yang masing-masing berbeda. . . Bahkan, MV Agusta masih menggunakan teknologi ini di motor andalannya seperti MV Agusta F3 & F4 loh Brosist… Nah, Itu alasannya mengapa suara motor bermesin 3 & 4 Silinder Radial-Valve tersebut padat, bergemuruh, dan bikin nagih banget deh ahh. . . Emang kang eno pernah nyoba ? Nggak koq, Cuma dengerin suara knalpotnya doang terus saya analisa, Aku mah apa atuh euy. . .
Oiya, Beberapa motor Honda yang pernah menggunakan Teknologi RFVC ini antara lain, Honda CBX125F, CBX250-Dream, XR200, XR350, XR600, hingga Honda RVF750R yang berteknologi Balap tuh. . . Nah, Udahan dulu yaa… Otak Kang Eno udah mumet banget ini ngebahas yang beginian, Maklum lah saya mah bukan Ahli mesin ngetop euy… Ilmunya masih standar-standar aja… Oleh karena itu, kalau ada yang mau menambahkan tentu saja dipersilahkan dengan senang hati. . . Oke deh, Semoga bermanfaat menambah khazanah Brosist di Dunia Roda 2 ya !!
